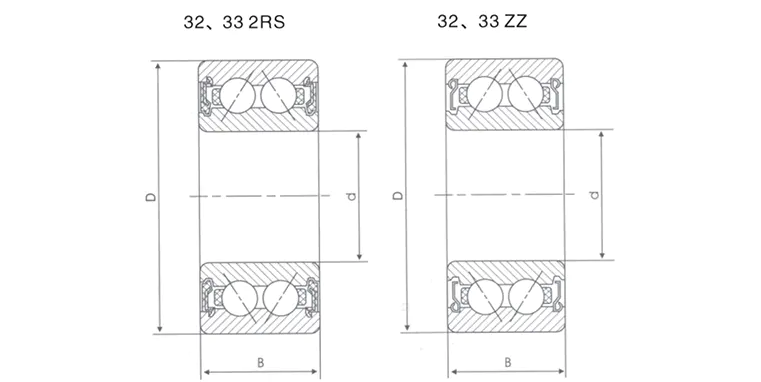

Grundläggande sammansättning
Inre och yttre ringar: Precisionsbearbetade spår med spår, vanligtvis tillverkade av högt kolkromstål.
Double Row Balls: Två rader med stålbollar är arrangerade i en specifik vinkel för att uppnå dubbelbelastningsdelning.
Bur: Nylon, mässing eller stål, för att säkerställa enhetlig fördelning av bollar och minska friktionen.
Kontaktvinkel (α): usually 15°, 25° or 40°, the larger the angle, the stronger the axial load capacity.
Skillnader från enstaka lagerlager
| Drag | Enkonterad kontaktkullager | Dubbel rad vinkelkontaktkullager |
| Belastningsriktning | Enkelriktad axiell radiell | Tvåvägs axiell radiell |
| Stelhet | Lägre | Högre (dubbelradstöd) |
| Installationskomplexitet | Måste användas i par | Använd oberoende för att förenkla monteringen |
2. Principen om hög bärande kapacitet
- Mekaniska fördelar med dubbelrad symmetrisk layout
Radiell belastning: Två rader med bollar delar radiell kraft och minskar enpunktsspänningskoncentrationen.
Axiell belastning: Kontaktvinkelkonstruktionen sönderdelas den axiella kraften till radiell kraft, och dubbelradstrukturen kan kompensera drivkraften i båda riktningarna.
Vridmomentbelastning: Förmågan att motstå vändmoment är betydligt bättre än för en-radlager.
- Påverkan av nyckeldesignparametrar
Contact angle (α):
α = 15 °: Fokusera på radiell belastning (t.ex. pumputrustning).
α = 25 ° ~ 40 °: Fokus på axiell belastning (såsom maskinverktygsspindel).
Justering av förbelastning: Eliminera clearance genom förbelastning, förbättra styvhet men balansera risken för temperaturökning.
- Material- och processförbättring
Stålkulmaterial: Keramisk kula (SI3N4) kan minska vikten och tåla hög temperatur.
Spårpolering: Nano-skala ytbehandling minskar friktionsförlusten.
3. Typiska applikationsscenarier
Maskinverktygsspindel: Högstyvhetskrav under dubbelriktad skärkraft.
Industriella robotfogar: Bear dynamiska belastningar i flera riktningar.
- Tung belastning och höghastighetskompatibla scenarier
Växellådan: Överför radiell kraft och axiell drivkraft samtidigt.
Centrifugalkompressor: Stabilitetskrav under höghastighetsrotation.
4. Val och använd rekommendationer
Urvalspunkter
Lasttyp: Det axiella/radiella förhållandet bestämmer valet av kontaktvinkel.
Hastighetsgräns: Se gränshastigheten (DN -värdet) i lagermanualen.
Smörjmetod: Smörjning av fett (enkelt underhåll) eller oljesmörjning (höghastighetsscenario).
Vanliga missförstånd
Fel förbelastning: Överstridning orsakar temperaturökning och överavlastande orsakar vibrationer.
Blandad parning: Undvik blandning med en-radlager för att orsaka ojämn kraft.
Underhållsnyckel
Kontrollera regelbundet avståndet: Förbelastningskraften kan misslyckas efter slitage.
Smörjningscykel: Fettförändringsintervallet måste förkortas i hög temperaturmiljö.
